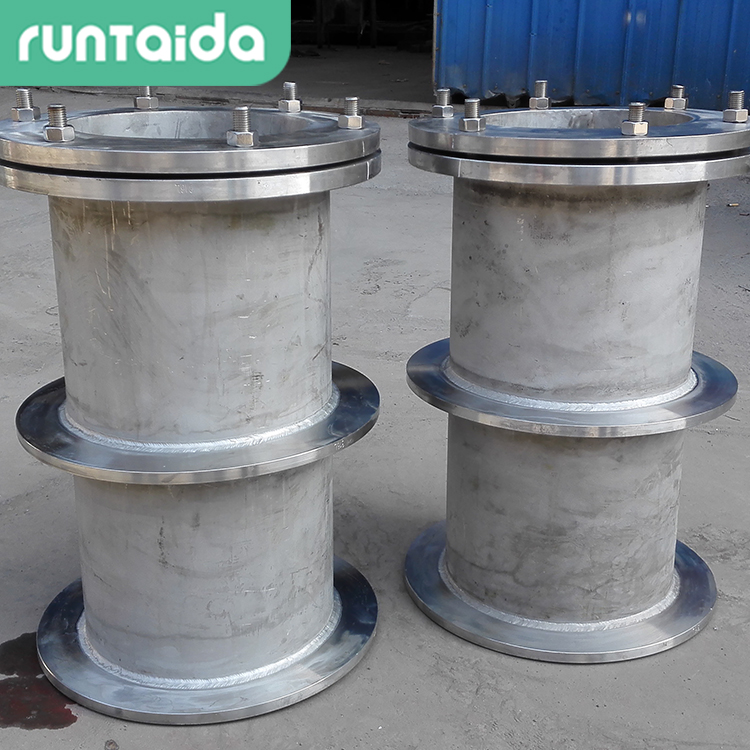

DN500国标不锈钢防水套管柔性

更新：2022-6-19 17:27:01 点击：

品牌：润泰达
型号： 02S404

产品介绍

不锈钢防水套管可分为：不锈钢刚性防水套管和不锈钢柔性防水套管两种。管道穿越楼面屋面预埋刚性防水套管，能有效预防楼板渗漏水，在建筑给排水工程中普遍采用；自来水、厂房、人防工程、污水处理厂的清水池、污水池需要管道通过水泥墙穿过，并且需要能上下活动的，那么就需要柔性防水套管，这两种防水套管在用于与腐蚀介质接触时，那设计人员应该根据介质性质及防腐要求，选择适用的耐腐蚀材料---316L不锈钢材料、304不锈钢材料、201不锈钢材料等等。

二、不锈钢防水套管规格

1、当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵，做法见02S404国家标准图集“柔性防水套管（B型）安装图”；

2、套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且必须将套管一次浇固于墙内；

3、穿管处混凝土墙厚应不小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200；

4、套管的重量以L=300计算，如墙厚大于300时，应另行计算；

二、不锈钢防水套管材质

不锈钢防水套管是304不锈钢与316L不锈钢原料生产成的，两端应机械裁口(如，用无齿锯等)，不锈钢防水套管主要用在各种腐蚀性介质的管道中，一般如化工管道和化工反应水池，腐蚀性污水处理管道中。

一般是根据客户的要求来进行选择材质，304 是一种通用性的不锈钢，耐高温方面比较好，一般使用温度极限小于650℃。304不锈钢具有优良的不锈耐腐蚀性能和较好的抗晶间腐蚀性能。当然如果要求比较严格，也可以用316L不锈钢来生产防水套管，316L因添加Mo，故其耐蚀性、耐大气腐蚀性和高温强度特别好，可在苛酷的条件下使用；加工硬化性优（无磁性）。

型号	FTG-R柔性防水套管			FTG-G刚性防水套管
公称通径DN	全长	适用于墙厚	翼环直径	长度(＝墙厚)	翼环直径
50	380	300	175	200	225
65	380	300	190	200	241
80	384	300	215	200	263
100	384	300	240	200	288
125	386	300	265	200	315
150	386	300	295	200	341
200	386	300	350	200	394
250	388	300	405	200	449
300	388	300	465	200	503
350	392	300	515	200	577
400	392	300	570	200	628
450	394	300	625	200	684
500	394	300	680	200	736
600	407	300	795	200	841
700	409	300	900	200	947
800	411	300	1025	200	1054
900	413	300	1135	200	1161
1000	415	300	1245	200	1267
