产品介绍

产品简介：

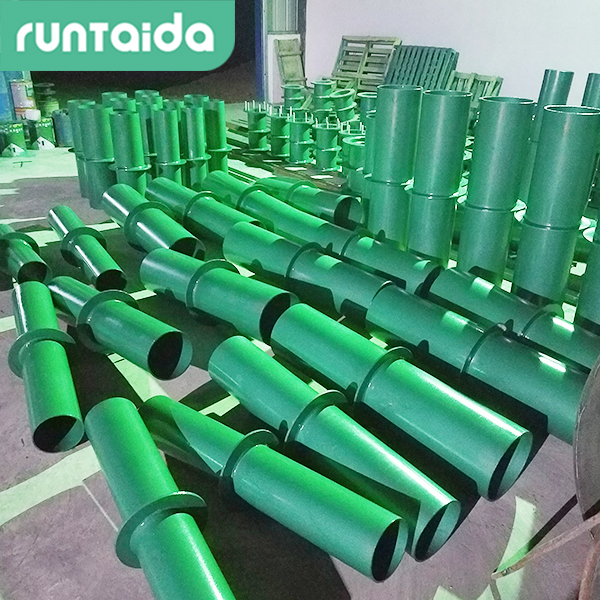

　　S312型刚性防水套管适用于管道穿墙处不受管道振动和伸缩的构（建）筑物，适用于管道穿墙处空间有限或管道安装先于构（建）筑物或管道的更新改造。安装完毕后不允许变形。

　　1、刚性防水套管，适用于铸铁管，也适用于非金属管，但应根据采用管材的管壁厚度修正有关尺寸。

　　2、翼环及钢套管加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。

　　3、套管尺寸表内所列之材料重量为钢套管（套管长度L值按200mm计算）及翼环之重量。钢套管及翼环用A3材料制作，T42焊条焊接。

　　4、套管穿墙处之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围，Ⅱ型套管应比翼环直径（D4）大200mm，而且必须将套管一次浇固于墙内。套管内的填料应紧密捣实。

　　5、防水套管处的混凝土墙厚，应不小于200mm，否则应使墙壁一边或两边加厚，加厚部分的直径，最小应比翼环直径（D4）大200mm。

　　6、刚性防水套管多用油麻、石棉水泥填充，填充后紧密捣实。

　　1、在加工制作套管前认真熟悉图纸并分析如何制作安装预埋套管。

　　2、给排水套管在制作时应注意，安装后应管口与墙、梁、柱完成面相平。

　　3、钢套管须与止水翼环周边满焊。

　　4、管道坡度应均匀，不得有倒坡，屋面出口处管道坡度应适当增大。

　　5、检查所有管件有无裂缝、有无砂眼、管壁是否厚薄均匀。

　　6、管道在使用前应观察外观、灌水和外壁冲水逐根检查有无裂缝、有无砂眼。

　　7、检查所有承插口是否到位、牢固、密实。

　　8、管道安装应按施工验收规范设置支吊架。

　　9、根据建筑平面图，结构管面图以及建筑立面图，来确定套管的长度。再根据给排水平面图和大样图，并参照标准图集来制作。

　　10、在制作防水套管时，翼环和套管厚度应符合规范要求，防水套管的翼环两边应双面满焊，且焊缝饱满，平整，光滑，无夹渣，无气泡，无裂纹等现象。焊好后，把焊渣清理干净，再刷两遍以上的防锈漆。在安装时，套管两端应用钢筋三方以上夹紧固定牢固，并不得歪斜。
