通风套管结构

更新：2022-6-26 11:00:16 点击：

品牌：润泰达
型号：

产品介绍

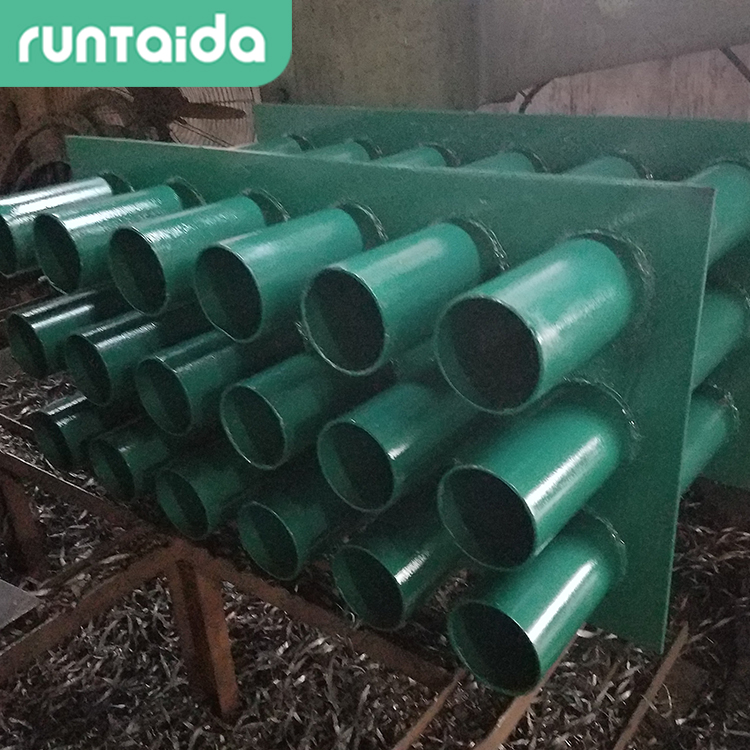

人防密闭套管是一种主要用于五金管道的建筑预埋管件。
　　人防密闭套管主要是按照国家标准04FS02图集所进行生产的，该产品主要是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求；还有些构筑物也需要管路穿墙而过，同时又限制管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。人防密闭套管的管子从套管中间所通过的时候，管子的外径与套管的中间应该采用填料所进行密封，起到了止水防漏和减震的作用。

型号：07FS02

防护密闭套管的型号是：A型、B型、C型、D型、E型、F型

防护密闭套管执行的标准是：《07FS02防空地下室给排水设施安装》

防护密闭套管的作用是：对于穿过人防维护的管道起到防护密闭措施，所有又称为人防密闭套

A型防护密闭套管主要由：钢制套管和翼环做成，适用与穿钢塑复合管的管道。

B型防护密闭套管主要由：钢制套管、翼环和挡圈组成，适用与穿钢管的管道。

C型防护密闭套管主要由：钢制套管、翼环、挡版、固定法兰组成，适用与穿钢塑复合管的管道。

D型防护防水套管主要由：钢制套管、翼环、挡圈、挡板、固定法兰组成，适用于穿钢管的管道。

E型防护密闭套管主要由：钢制套管、翼环、固定法兰、挡板组成，适用与穿钢塑复合管的管道。

F型防护密闭套管主要由：钢制套管、翼环、挡圈、固定法兰、挡板组成，适用与穿钢管的管道。

有挡板和固定法兰的防护密闭套管在安装时，需要先把填充材料施工完后再进行挡板和固定法兰的焊接。

型号	FTG-R柔性防水套管			FTG-G刚性防水套管
公称通径DN	全长	适用于墙厚	翼环直径	长度(＝墙厚)	翼环直径
50	380	300	175	200	225
65	380	300	190	200	241
80	384	300	215	200	263
100	384	300	240	200	288
125	386	300	265	200	315
150	386	300	295	200	341
200	386	300	350	200	394
250	388	300	405	200	449
300	388	300	465	200	503
350	392	300	515	200	577
400	392	300	570	200	628
450	394	300	625	200	684
500	394	300	680	200	736
600	407	300	795	200	841
700	409	300	900	200	947
800	411	300	1025	200	1054
900	413	300	1135	200	1161
1000	415	300	1245	200	1267
