通风套管图纸

更新：2022-6-26 10:58:02 点击：

品牌：润泰达
型号： 02S404

产品介绍

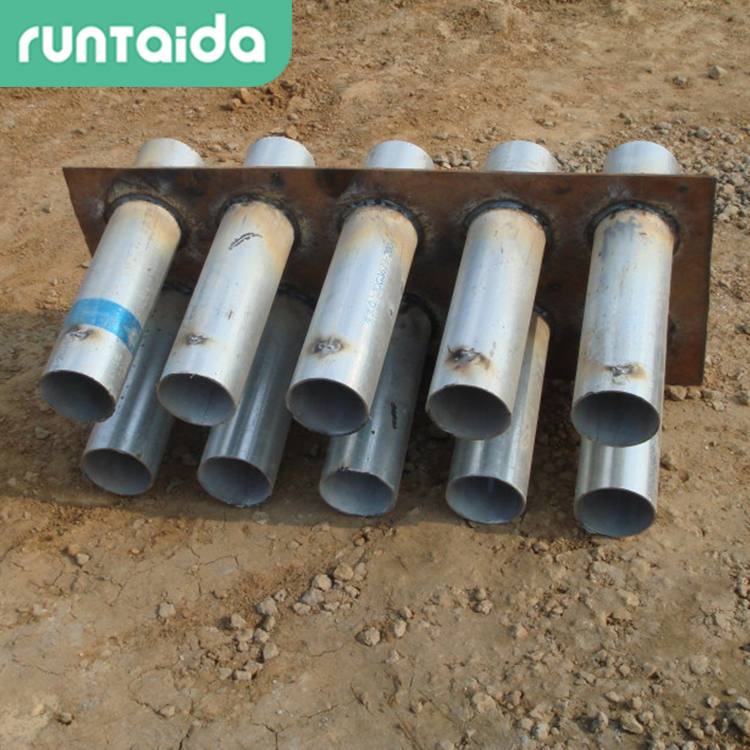

柔性密闭套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求；还有些构筑物也需要管路穿墙而过，同时又限制管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。它的外壳一次性浇注在墙壁上，管子从套管中间通过，管子外径与套管中间用填料密封，起到了防水和减振作用。

　　两侧防护柔性密闭套管材质：

　　1、柔性密闭套管是按照国家标准04FS02制造生产，材料采用Q235-A。

　　2、柔性填料材料：沥青麻丝，聚苯乙稀板，聚氯乙烯泡沫塑料板。

　　3、密封膏：聚硫密封膏，聚胺脂密封膏。

一、产品介绍

　　柔性密闭防水套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求；还有些构筑物也需要管路穿墙而过，同时又限制管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。它的外壳一次性浇注在墙壁上，管子从套管中间通过，管子外径与套管中间用填料密封，起到了防水和减振作用。

　　二、防水套管说明

　　1、柔性填料材料：沥青麻丝、聚苯乙稀板、聚氯乙稀泡沫塑料板。

　　2、密封膏、聚硫密封膏、聚氨脂密封膏。

　　3、套管穿墙处如遇非混凝土墙时，应局部改用混凝土墙壁，其浇注范围应比翼环直径大200mm,而且必须将套管一次浇固于墙内。

　　4、穿管处混凝土墙厚小于300，否则应使墙壁一边加厚或两边加厚。加厚部分的直径至少比翼环直径大200mm.

　　5、套管的重量L=300计算，如墙厚大于300时，应另行计算。

　　6、柔性防水套管可根据用户需要制作S312或者S404标准，订货时请注明管外径及适用墙厚。

　　三、适用范围：

　　适用于人防，地下工程，化工，钢铁，自来水，污水处理等管路穿墙壁要求严密防水之处。

型号	FTG-R柔性防水套管			FTG-G刚性防水套管
公称通径DN	全长	适用于墙厚	翼环直径	长度(＝墙厚)	翼环直径
50	380	300	175	200	225
65	380	300	190	200	241
80	384	300	215	200	263
100	384	300	240	200	288
125	386	300	265	200	315
150	386	300	295	200	341
200	386	300	350	200	394
250	388	300	405	200	449
300	388	300	465	200	503
350	392	300	515	200	577
400	392	300	570	200	628
450	394	300	625	200	684
500	394	300	680	200	736
600	407	300	795	200	841
700	409	300	900	200	947
800	411	300	1025	200	1054
900	413	300	1135	200	1161
1000	415	300	1245	200	1267
