钢制柔性防水套管厂家-巩义市润达管道设备制造有限公司

钢制柔性防水套管厂家

更新：2022-6-19 17:41:04 点击：

品牌：润泰达
型号： 02S404

产品介绍

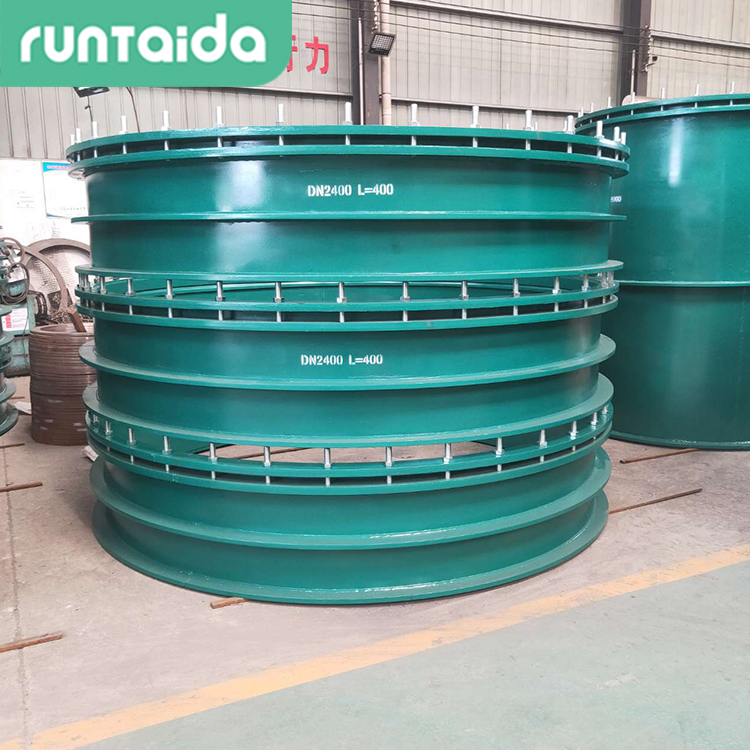

柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

一般在做水池的时候要用到套管，它是管道通向水池的通道。但是普通的套管很难密封，以致套管与管道之间会有漏水、套管与墙壁之间也易漏水。只用防水套管，可以解决套管与墙壁之间的漏水，但不能解决套管与管道之间的密封，A型柔性防水套管正好可以解决两种问题。

套管可分为：普通套管－－比要用的管道粗2-4厘米，固定在墙或板内，管道从中通过。柔性套管－－就是在套管与管道之间用柔性材封堵起到密封效果。刚性套管－－就是套管与管道间用刚性材料封堵达到密封效果。防水套管－－就是套管所使用的环境是防止液体漏出或漏入的地方（比如水池、化粪池、地下室等），就是在套管外壁增加不少于1圈的防水翼，这样套管浇筑在墙体内时就成为一个整体，不会因胀缩因数而出现裂纹而渗漏。

一、柔性防水套管按结构分类

柔性防水套管适用于有地震设防要求的地区，管道穿墙处承受振动和管道伸缩变形，或有严密防水要求的建筑物，按结构柔性防水套管分为A型和B型，A型一般用在水池或穿入墙内，B型用于穿入构建筑物外墙，另外密封圈也有区别，Ⅰ型密封圈用于一般防水要求，Ⅱ型密封圈用于较严密的防水要求。按形状分为锥形圈和圆形圈。当柔性防水套管的安装与其他设备连接的比较近，比如泵或增压设备，应在其他设备的前端加装柔性接头，起到很好的保护作用。

二、柔性防水套管按质量分类

柔性防水套管因为市场的不规范竞争，现阶段分为国标和非标两种，国标指按建设部相关的02S404或02S312标准图集选材和生产，对法兰厚度、翼环厚度、管径与管壁厚度都有严格的要求。按设计标准尺寸制作。非标指在外形与大概结构符合图集要求外，对法兰厚度、翼环厚度、管径与管壁厚度做出下差尺寸，从而减少重量，降低成本。严格来说，这些是不合格的产品，当然对厚度及管壁做稍微下差尺寸，能减少工程成本也不至于影响使用，但是一定程度上影响使用性能。

DN	D1	D2	D3	D4	D5	ι	ι0		ι1	ι2	δ1	δ2	δ3	n-M	A型重量（kg）		B型重量（kg）
DN	D1	D2	D3	D4	D5	ι	Ⅰ型	Ⅱ型	ι1	ι2	δ1	δ2	δ3	n-M	Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型
50	60	95	65	145	200	65	28	/	72	30	3.5	4	8	4-M12	14.40	/	14.60	/
65	76	114	80	165	220	65	28	25	72	30	3.75	4	8	4-M12	16.89	17.07	17.18	17.35
80	89	127	95	180	235	65	28	25	76	38	4	4	10	4-M16	21.12	21.31	21.42	21.61
100	108	146	114	200	255	65	28	25	76	38	4	4.5	10	6-M16	24.37	24.58	24.71	24.92
125	133	180	140	235	290	65	28	25	76	38	4	6	10	6-M16	31.92	32.31	32.43	32.82
150	159	203	165	260	315	65	28	25	76	38	4.5	6	10	6-M16	35.77	36.17	36.31	36.72
200	219	265	226	320	375	65	28	25	76	38	6	6	10	8-M16	44.69	45.29	45.29	45.87
250	273	325	280	380	435	65	28	25	76	38	8	8	10	8-M20	59.41	60.22	60.43	61.33
300	325	377	333	435	495	72	32	30	90	46	8	10	10	8-M20	89.37	90.02	90.35	91.14
350	377	426	385	485	545	72	32	30	90	46	10	10	10	8-M20	99.74	100.3	100.7	101.5
400	426	480	435	540	600	72	32	30	90	46	10	10	10	12-M20	114.0	114.8	115.3	116.4
450	480	530	488	590	650	72	32	30	90	46	10	10	10	12-M20	124.1	124.7	/	/
500	530	585	538	645	705	72	32	30	90	46	10	10	10	16-M20	139.3	140.5	/	/
600	630	690	640	755	820	75	40	30	104	54	10	10	12	16-M24	197.2	198.2	/	/
700	720	780	730	845	910	75	40	30	104	54	10	10	12	20-M24	222.6	223.7	/	/
800	820	880	830	950	1020	80	40	40	117	60	10	10	12	20-M27	280.0	282.3	/	/
900	920	980	930	1050	1120	80	40	40	117	60	10	10	12	20-M27	309.6	312.2	/	/
1000	1020	1080	1030	1150	1220	80	40	40	117	60	10	10	12	24-M27	341.1	344.0	/	/
