柔性防水套管图例

更新：2022-8-29 17:31:56 点击：

品牌：润泰达
型号： 02S404

产品介绍

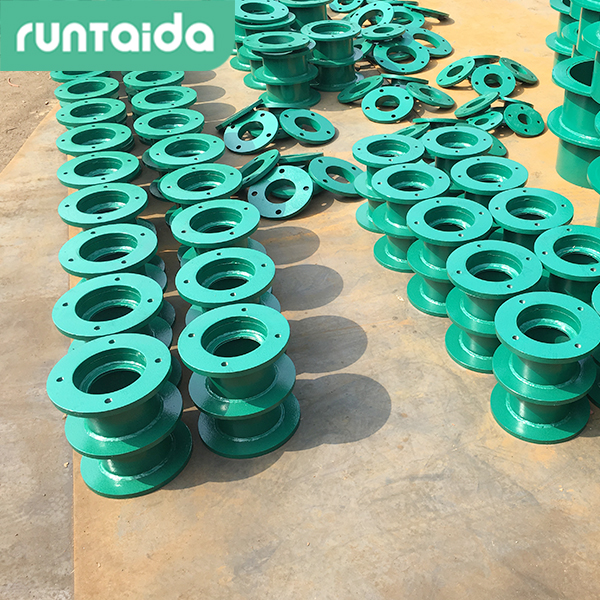

润达防水套管产品实拍图

DN200柔性防水套管

柔性防水套管简介：

柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

柔性防水套管的分类：

根据标准图集可以分为：国标和非标。国标型防水套管是指完全按照建设部相关的02S404或02S312标准图集选材和生产，对法兰厚度、翼环厚度、管径与厚度都有严格的要求。非标则是在外形和大概结构合标准图集的情况下，选材时对法兰厚度、翼环厚度、管径与厚度为放宽要求，严格来说，这些是不合格的产品，当然，一定程度内的放宽标准不至于影响使用。

柔性防水套管细分为两种型号： 1、A型防水套管2、B型防水套管

两者区别在与A型防水套管穿墙后直接使用，B型在穿墙后尾部添加填料（柔性填料材料：沥清、麻丝、聚苯乙烯板）。

柔性防水套管的规格： DN15mm—DN3200mm

柔性防水套管尺寸参考图

柔性防水套管主要尺寸、重量表

DN	D1	D2	D3	D4	D5	I	10		I1	I2	D1	D2	D3	n-M	A型重量(k曲		B型重量(kg)
DN	D1	D2	D3	D4	D5	I	I型	Ⅱ型	I1	I2	D1	D2	D3	n-M	I型	Ⅱ型	I型	Ⅱ型
50	60	95	65	145	200	65	28	-	72	30	3.5	4	8	4-M12	14.40	-	14.60	-
65	76	114	80	165	220	65	28	25	72	30	3.75	4	8	4-M12	16.89	17.07	17.18	17.35
80	89	127	95	180	235	65	28	25	76	38	4	4	10	4-M16	21.12	21.31	21.42	21.61
100	108	146	114	200	255	65	28	25	76	38	4	4.5	10	4-M16	24.37	24.58	24.71	24.92
125	133	180	140	235	290	65	28	25	76	38	4	6	10	6-M16	31.92	32.31	32.43	32.82
150	159	203	165	260	315	65	28	25	76	38	4.5	6	10	6-M16	35.77	36.17	36.31	36.72
200	219	265	226	320	375	65	28	25	76	38	6	6	10	6-M16	44.69	45.29	45.29	45.87
250	273	325	280	380	435	65	28	25	76	38	8	8	10	8-M16	59.41	60.22	60.43	61.33
300	325	377	333	435	495	72	28	30	90	46	8	10	10	8-M20	89.37	90.02	90.35	91.14
350	377	426	385	485	545	72	32	30	90	46	10	10	10	8-M20	99.74	100.3	100.7	101.5
400	426	480	435	540	600	72	32	30	90	46	1O	10	10	12-M20	114.0	114.8	115.3	116.4
450	480	530	488	590	650	72	32	30	90	46	10	1O	10	12-M20	124.1	124.7	-	-
500	530	585	538	645	705	72	32	30	90	46	10	10	10	16-M20	139.3	140.5	-	-
600	630	690	640	755	820	75	32	30	104	54	10	10	12	16-M24	197.2	198.2	-	-
700	720	780	730	845	910	75	40	30	104	54	10	1O	12	20-M24	222.6	223.7	-	-
800	820	880	830	950	1020	80	40	40	117	60	10	10	12	20-M27	280.0	282.3	-	-
900	920	980	930	1050	1120	80	40	40	117	60	10	10	12	20-M27	309.6	312.2	-	-
1000	1020	1080	1030	1150	1220	80	40	40	117	60	10	10	12	24-M27	341.1	344.0	-	-

防水套管结构图

undefined

欢迎来润达管道参观和指导工作

公司介绍

巩义市润达管道设备制造有限公司，成立于2006年，位于中国管道装备产业集中区巩义市西村镇境内，公司厂区坐落在西村镇管道装备产业园，占地20000平方米。巩义市西村镇兴办有各类管道设备加工企业数百家，年产管道附件数亿套，产值数十亿元，在国内管道附件行业具有举足轻重的影响。

公司现有职工289人，其中拥有高级技工职称的37人，工程师职称的7人，高级工工程师2人。公司先后与4所大中专院校和科研院所建立技术合作关系。拥有实用发明专利6项，多次被科协评为“科技进步先进单位”。
公司目前具备最大直径4000mm管道设备生产能力，主要产品为：钢制伸缩接头，柔性防水套管，大口径法兰，双法兰传力伸缩器，套筒补偿器，波纹管补偿器，非金属补偿器，橡胶膨胀节，直流直流介质无推力补偿器，可挠伸缩管等管道设备。年生产能力10000套。公司设计生产的可挠伸缩管设备打破国外的技术垄断，主要应用于管道穿越不同条件地质结构以及应该管道大幅安装落差，减少或避免地质沉降以及地壳活动对管道的影响，使建设单位在采购该设备是成本节约50%以上。公司橡胶膨胀节系列产品，最大生产直径3600mm，多次应用在国内百万机组火电项目，受到使用单位一直好评。
公司于2009通过ISO9001:2008质量管理体系认证，2009年通过ISO14000:2004环境管理体系认证。公司设有严格的质量控制体系，标准的生产工艺流程，规范的出厂检测手段，确保出厂的每一件产品达到国家标准和客户的要求。

公司资质

undefined

出口产品包装发货
undefined

2017年客户到厂区访问

undefined

车间内生产设备一角

防水套管的包装形式：

防水套管在发货时国内一般采用气泡膜包装，也可以采用木托包装，国外一般采用木箱包装形式，费用自付。

防水套管常见的三大问题

有许多客户只是因为需要而购买防水套管产品，而对于防水套管的一些问题，并不了解。今天我整理了三个常见问题，给大家分享下。希望通过这三个问题，能对防水套管产品有一定的认识。

问防水套管都有哪些规格？

答：我公司生产的防水套管有：B型刚性防水套管、A型刚性防水套管、B型柔性防水套管、不锈钢柔性防水套管、地下室柔性防水套管、02S404刚性防水套管、A型柔性防水套管、S312刚性防水套管、钢制柔性防水套管、加长型防水套管、密闭防水套管、穿墙防水套管、刚性防水套管、02S404柔性防水套管、加长加翼环柔性防水套管、WRG柔性防水套管、02S404刚性防水套管、804FS02柔性密闭防水套管、人防地下室专用密闭防水套管、Ⅱ型刚性防水套管、ZYS808柔性防水套管等，也可根据图纸定做各种规格防水套管。

问：防水套管一般用在什么地方？

答：防水套管一般都用在管子穿墙处，有严密防水要求的地方用柔性防水套管，如建设水池，游泳池，消防池等地方，有一般防水要求的地方用刚性防水套管。都是浇筑在混凝土墙体立面用的。

问：防水套管的作用是什么？

答：柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物,；刚性防水套管一般适用于管道穿过墙壁之处要求一般防水的构筑物,柔性及刚性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内。
