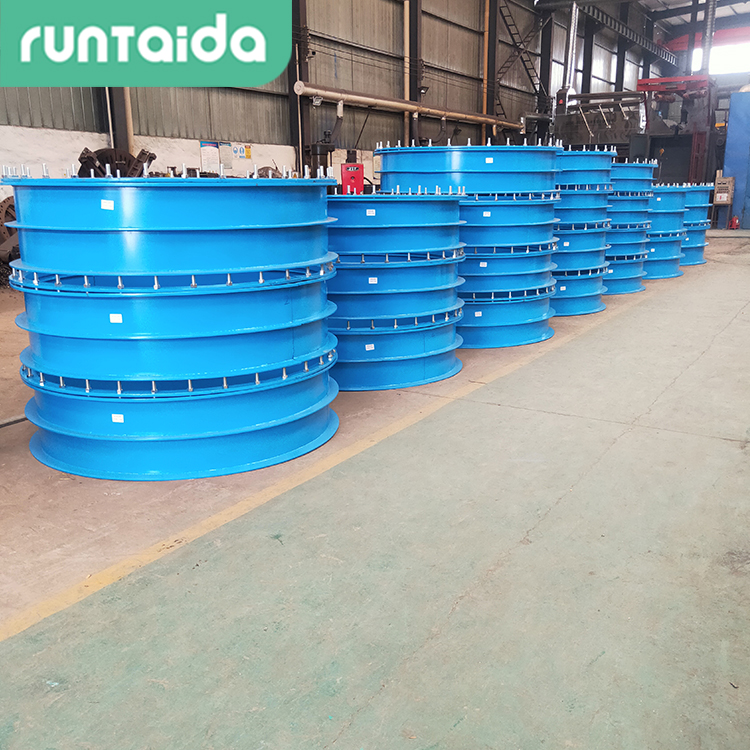

珠海钢制柔性防水套管

更新：2022-6-19 17:37:26 点击：

品牌：润泰达
型号： 02S404

产品介绍

一、产品介绍

　　柔性密闭防水套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求；还有些构筑物也需要管路穿墙而过，同时又限制管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。它的外壳一次性浇注在墙壁上，管子从套管中间通过，管子外径与套管中间用填料密封，起到了防水和减振作用。

　　二、防水套管说明

　　1、柔性填料材料：沥青麻丝、聚苯乙稀板、聚氯乙稀泡沫塑料板。

　　2、密封膏、聚硫密封膏、聚氨脂密封膏。

　　3、套管穿墙处如遇非混凝土墙时，应局部改用混凝土墙壁，其浇注范围应比翼环直径大200mm,而且必须将套管一次浇固于墙内。

　　4、穿管处混凝土墙厚小于300，否则应使墙壁一边加厚或两边加厚。加厚部分的直径至少比翼环直径大200mm.

　　5、套管的重量L=300计算，如墙厚大于300时，应另行计算。

　　6、柔性防水套管可根据用户需要制作S312或者S404标准，订货时请注明管外径及适用墙厚。

　　三、适用范围：

　　适用于人防，地下工程，化工，钢铁，自来水，污水处理等管路穿墙壁要求严密防水之处。

名称	柔性防水套管			刚性防水套管
型号	全长	S312	02S404	S312
公称通径	全长	翼环直径	翼环直径	翼环直径	长度(=墙厚)
50	380	177	200	225	200
65	380	190	220	230	200
80	384	217	235	251	200
100	384	236	255	280	200
125	386	257	290	301	200
150	386	280	315	324	200
200	386	350	375	394	200
250	388	402	435	446	200
300	388	462	495	498	200
350	392	511	545	567	200
400	392	565	600	621	200
450	394	615	650	671	200
500	394	673	705	720	200
600	407	787	820	822	200
700	409	877	910	911	200
800	411	987	1020	1011	200
900	413	1087	1120	1113	200
1000	415	1187	1220	1213	200
1200	416	1390	1423	1413	200
1400	417	1590	1623	1613	200
