陕西02S404柔性防水套管方向

更新：2022-6-19 17:31:51 点击：

品牌：润泰达
型号： 02S404

产品介绍

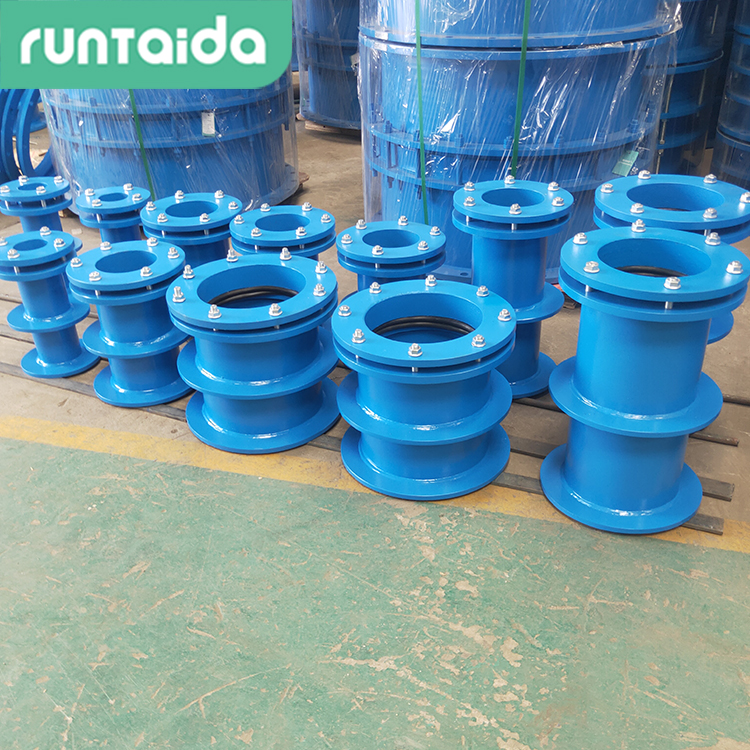

柔性防水套管适用于有地震设防要求的地区，管道穿墙处承受振动和管道伸缩变形，或有严密防水要求的建筑物，按结构柔性防水套管分为A型和B型，A型一般用在水池或穿入墙内，B型用于穿入构建筑物外墙，另外密封圈也有区别，Ⅰ型密封圈用于一般防水要求，Ⅱ型密封圈用于较严密的防水要求。按形状分为锥形圈和圆形圈。当柔性防水套管的安装与其他设备连接的比较近，比如泵或增压设备，应在其他设备的前端加装柔性接头，起到很好的保护作用。

二、柔性防水套管按质量分类

柔性防水套管因为市场的不规范竞争，现阶段分为国标和非标两种，国标指按建设部相关的02S404或02S312标准图集选材和生产，对法兰厚度、翼环厚度、管径与管壁厚度都有严格的要求。按设计标准尺寸制作。非标指在外形与大概结构符合图集要求外，对法兰厚度、翼环厚度、管径与管壁厚度做出下差尺寸，从而减少重量，降低成本。严格来说，这些是不合格的产品，当然对厚度及管壁做稍微下差尺寸，能减少工程成本也不至于影响使用，但是一定程度上影响使用性能。

DN	D1	D2	D3	D4	D5	ι	ι0		ι1	ι2	δ1	δ2	δ3	n-M	A型重量（kg）		B型重量（kg）
DN	D1	D2	D3	D4	D5	ι	Ⅰ型	Ⅱ型	ι1	ι2	δ1	δ2	δ3	n-M	Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型
50	60	95	65	145	200	65	28	/	72	30	3.5	4	8	4-M12	14.40	/	14.60	/
65	76	114	80	165	220	65	28	25	72	30	3.75	4	8	4-M12	16.89	17.07	17.18	17.35
80	89	127	95	180	235	65	28	25	76	38	4	4	10	4-M16	21.12	21.31	21.42	21.61
100	108	146	114	200	255	65	28	25	76	38	4	4.5	10	6-M16	24.37	24.58	24.71	24.92
125	133	180	140	235	290	65	28	25	76	38	4	6	10	6-M16	31.92	32.31	32.43	32.82
150	159	203	165	260	315	65	28	25	76	38	4.5	6	10	6-M16	35.77	36.17	36.31	36.72
200	219	265	226	320	375	65	28	25	76	38	6	6	10	8-M16	44.69	45.29	45.29	45.87
250	273	325	280	380	435	65	28	25	76	38	8	8	10	8-M20	59.41	60.22	60.43	61.33
300	325	377	333	435	495	72	32	30	90	46	8	10	10	8-M20	89.37	90.02	90.35	91.14
350	377	426	385	485	545	72	32	30	90	46	10	10	10	8-M20	99.74	100.3	100.7	101.5
400	426	480	435	540	600	72	32	30	90	46	10	10	10	12-M20	114.0	114.8	115.3	116.4
450	480	530	488	590	650	72	32	30	90	46	10	10	10	12-M20	124.1	124.7	/	/
500	530	585	538	645	705	72	32	30	90	46	10	10	10	16-M20	139.3	140.5	/	/
600	630	690	640	755	820	75	40	30	104	54	10	10	12	16-M24	197.2	198.2	/	/
700	720	780	730	845	910	75	40	30	104	54	10	10	12	20-M24	222.6	223.7	/	/
800	820	880	830	950	1020	80	40	40	117	60	10	10	12	20-M27	280.0	282.3	/	/
900	920	980	930	1050	1120	80	40	40	117	60	10	10	12	20-M27	309.6	312.2	/	/
1000	1020	1080	1030	1150	1220	80	40	40	117	60	10	10	12	24-M27	341.1	344.0	/	/
