防水套管预埋预留的注意事项

来源： 2017-3-9 15:34:12 点击：

今天星期四，润达管道小编为大家详细讲解几点施工中的注意事项：

(1)在工程施工前应把专业图纸与建筑结构图核对，认真校核位置尺寸。确定卫生洁具的排水口尺寸，认真阅读并熟悉施工图纸，对各部位、各专业的“预留预埋”仔细校核坐标、规格尺寸、数量，对分包进行书面技术交底，管线密集处应和相关专业共同审核图纸，对专业之间的交叉和矛盾应在前期解决。制定结构留洞、套管检查表及时发至各相关人员手中。

(2)在钢筋绑扎前，应提前做好预留预埋件的加工、准备工作，加工件质量应符合专业有关规范规定。对土建图纸中的“预留预埋”，土建施工人员预留预埋后，专业责任人与本专业施工图纸进行核对，检查是否有误，发现问题应及时与相关人员联系，以便与土建专业协商并纠正。施工时严格按施工图和清单进行，不可多余也不可遗漏。

下面，再为大家介绍下防水套管应如何预留预埋：

地下室外墙的套管均应为防水套管，水箱与水泵连接管道的套管和有严密防水要求的构筑物及其他重要部位应为柔性防水套管;常规为普通套管。穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内。

施工中容易出现的问题大致有这些：套管漏留、错留、预留孔尺寸不合适;防水套管预埋位置不准确，轴线、标高与图纸不符。造成在管道施工过程中对结构剔凿，影响结构施工质量。

防水套管的用途与作用

防水套管是固定在墙或板内，管道从中通过防止液体漏出或漏入的地方（比如水池、化粪池、地下室等），就是在套管外壁增加不少于1圈的防水翼，这样套管浇筑在墙体内时就成为一个整体，不会因胀缩因数而出现裂纹而渗漏。

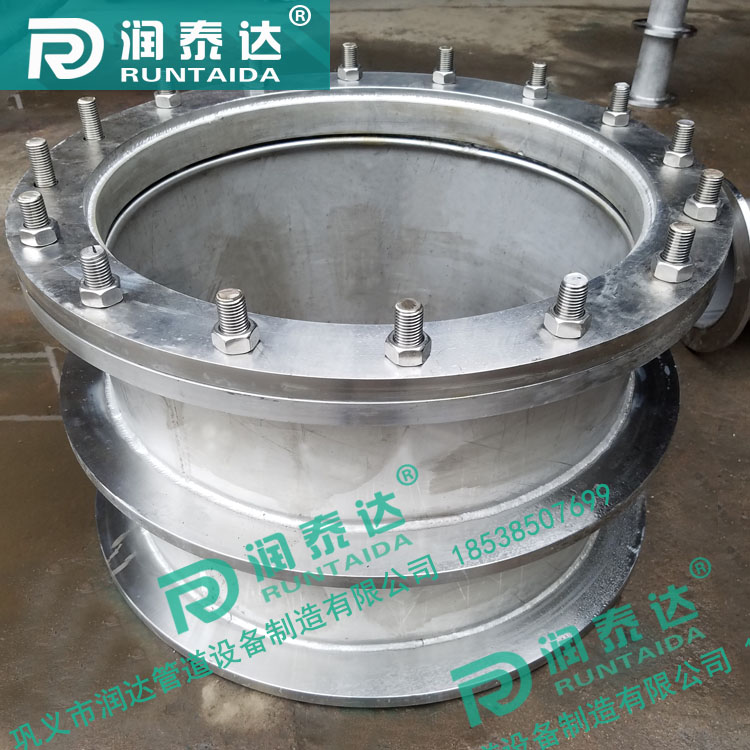

防水套管一般分为柔性和刚性两种：柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物；刚性防水套管一般适用于管道穿过墙壁之处要求一般防水的构筑物；套管穿墙处的墙壁如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内。

名称	柔性防水套管			刚性防水套管
型号	G R T型			G T型
公称通径DN	适应管外径D1	长度（墙厚）	翼环直径D6	长度(墙厚)	翼环直径D4
50	60	300	177	200	225
65	73	300	190	200	240
80	89	300	217	200	251
100	108	300	236	200	280
125	133	300	257	200	301
150	159	300	280	200	324
200	219	300	350	200	394
250	273	300	402	200	446
300	325	300	462	200	498
350	377	300	511	200	567
400	426	300	565	200	621
450	480	300	615	200	671
500	530	300	672	200	720
600	630	300	787	200	822
700	720	300	877	200	911
800	820	300	987	200	1011
900	920	300	1087	200	1113
1000	1020	300	1187	200	1213
1200	1220	300	1390	200	1414
1400	1420	300	1590	200	1615
1600	1620	300	1790	200	1816
1800	1820	300	1990	200	2018
