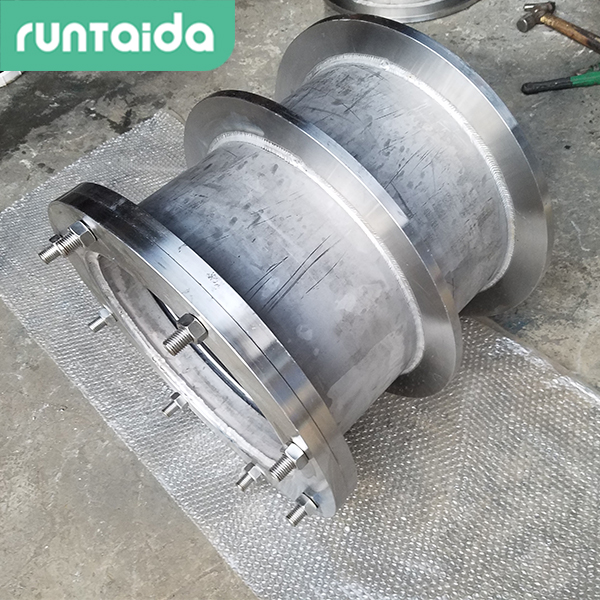

地下室不锈钢防水套管

更新：2022-8-30 14:59:54 点击：

品牌：润泰达
型号： 02S404

产品介绍

刚性防水套管是钢管外加翼环（钢板做的环形套在钢管上），装于墙内（多为混凝土墙），用于一般管道穿墙，利于墙体的防水。

一般的水池为了防止水从侧壁漏出,要求穿水池上的水管都要安装防水套管,边上设止水翼环。

刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构（建）筑物，适用于管道穿墙处空间有限或管道安装先于构（建）筑物或管道的更新改造。对于有地震设防要求的地区，如采用钢性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。A型适用于钢管，B,C型适用于球墨铸铁钢管及铸铁管。

钢制柔性防水套管是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物；钢性防水套管一般适用于管道穿过墙壁之处要求一般防水的构筑物；柔性及刚性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。

柔性防水套管尺寸重量表

Dg	D1	D2	D3	D8	D9	D10	l 0	l	l 1	l 2	l 3	C	δ 1	δ 2	δ 3	b 1	b 2	b 3	d	h	k	ф	M	螺孔n
50	60	70	90	108	109	99	60	60	70	50	12	1.8	4	4	10	14	10	10	20	5	4	14	12	4
70	73	83	103	121	122	112	60	60	70	50	12	1.8	4	4	10	14	10	10	20	5	4	14	12	4
80	89	99	121	140	141	130	60	60	75	55	14	2	4.5	4	11	16	10	10	20	5	4	18	16	4
100	108	118	140	159	160	149	60	60	75	55	14	2	4.5	4	11	16	10	10	20	5	4	18	16	4
125	133	141	161	180	181	168	50	60	75	50	16	2	5.5	4	10	18	10	10	16	6	5	18	16	8
150	159	165	185	203	204	190	50	60	75	50	16	2	6	4.5	10	18	10	10	16	6	5	18	16	8
200	219	229	249	273	274	258	60	60	75	50	16	2	7	6	10	20	10	15	20	8	7	18	16	8
250	273	281	301	325	326	308	50	60	75	50	16	2	8	7	10	20	10	15	16	8	7	18	16	12
300	325	332	352	377	378	358	50	60	80	55	16	2.5	9	8	10	20	10	15	16	8	7	23	20	12
350	377	383	401	426	427	406	50	60	85	55	20	2.5	9.5	9	9	22	10	15	16	8	7	23	20	12
400	426	434	454	480	481	461	50	60	85	55	20	2.5	9	9	10	24	10	15	16	8	7	23	20	16
450	480	486	506	530	531	511	50	60	85	60	20	2.5	9	9	10	24	12	15	16	8	7	23	20	16
500	530	540	560	588	589	569	60	70	95	65	20	2.5	9	9	10	25	12	15	20	8	7	23	20	16
600	630	640	660	688	689	669	60	70	95	65	22	2.5	9	9	10	26	12	20	20	10	9	25	22	20
700	720	730	750	778	779	759	60	75	110	75	25	2.5	9	9	10	28	12	20	20	10	9	25	22	24
800	820	830	850	878	879	859	60	75	110	75	25	3.5	9	9	10	28	12	20	20	10	9	30	27	24
900	920	930	950	978	978	959	60	75	110	75	27	3.5	9	9	10	30	12	20	20	10	9	30	27	24
1000	1020	1030	1050	1078	1079	1059	60	75	110	75	27	3.5	9	9	10	30	12	20	20	10	9	30	27	28
