A型柔性防水套管国标
2025-6-17 15:24:02 点击：

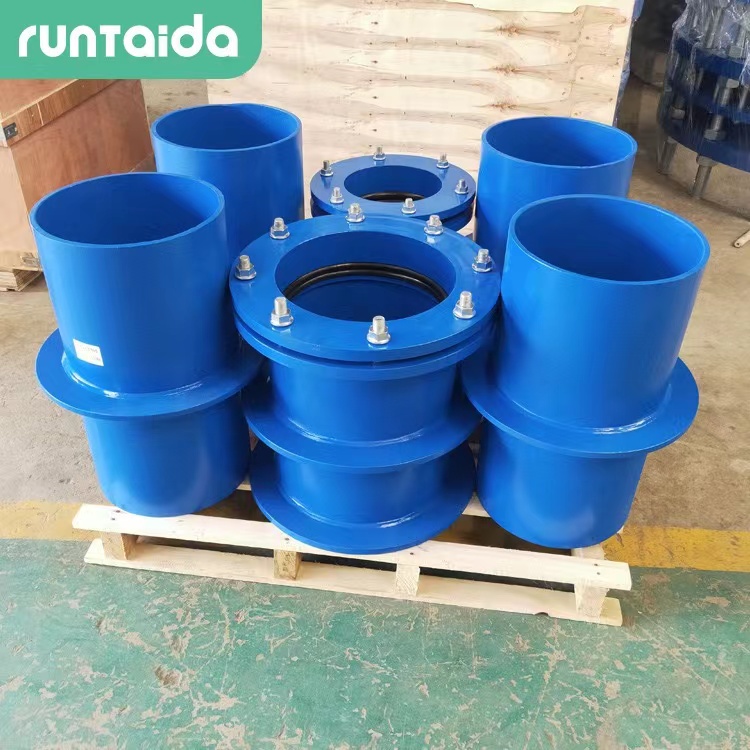

A型柔性防水套管是建筑工程中用于管道穿墙防水的重要组件，由钢管本体、压盖、橡胶密封圈、螺栓组成，底部无挡圈；法兰内径小于套管内径，便于管道穿入。密封设计：采用单层橡胶密封圈（I型），适用于一般密封要求；高密封场景可选II型锥形密封圈。压盖通过螺栓压紧密封圈，实现防水效果。尺寸范围：DN20-DN3200。标准长度L=300mm（对应墙厚），墙体超厚需单独计算。套管内径需大于穿管外径（如DN100穿管需Φ146套管）。主要用于建筑物内墙、普通地下室等水压较低的场景，管道振动小、外部压力较小；防水要求中等，无需承受高压水流冲击。
墙体要求：必须嵌入混凝土墙（墙厚≥300mm），非混凝土墙需局部改造为混凝土并加厚200mm。一次浇筑固定，翼环需与混凝土紧密结合。缝隙采用沥青麻丝、聚苯板填充，并涂抹聚硫密封膏。外壁涂刷樟丹或冷底子油，腐蚀性介质环境需用不锈钢材质（如304/316L）。
A型无挡圈，单层橡胶圈（I型），低压、静态环境（内墙），结构简单、成本低，是常规建筑内墙防水的经济选择；B型带金属挡圈，多层密封（含石墨填料），高压、振动环境（外墙）。
选型注意事项
需综合管道直径、材质、介质腐蚀性确定套管参数；
严格按国标图集02S404制造，确保翼环尺寸匹配墙体。
墙体要求：必须嵌入混凝土墙（墙厚≥300mm），非混凝土墙需局部改造为混凝土并加厚200mm。一次浇筑固定，翼环需与混凝土紧密结合。缝隙采用沥青麻丝、聚苯板填充，并涂抹聚硫密封膏。外壁涂刷樟丹或冷底子油，腐蚀性介质环境需用不锈钢材质（如304/316L）。
A型无挡圈，单层橡胶圈（I型），低压、静态环境（内墙），结构简单、成本低，是常规建筑内墙防水的经济选择；B型带金属挡圈，多层密封（含石墨填料），高压、振动环境（外墙）。
选型注意事项
需综合管道直径、材质、介质腐蚀性确定套管参数；
严格按国标图集02S404制造，确保翼环尺寸匹配墙体。
