摘要：人民大会堂综合服务基地地下室防水施工采用了刚性混凝土结构和柔性防水层相结合的防水设计。本文介绍了地下室穿墙套管、防水卷材接茬等节点的防水施工工艺，并对地下室种植顶板采用耐根穿刺防水卷材的施工工艺进行了详细阐述。

关键词：地下室；穿墙套管；种植顶板；耐根穿刺防水卷材

1 工程概况

人民大会堂综合服务基地位于河北省燕郊经济技术开发区潮白河左岸东侧、燕顺路西侧，总建筑面积42.988 8方IT12，由人民大会堂管理局筹资建设，括老年服务公寓、公共服务楼、配套活动站等建筑。该项目计划分四期进行开发，全部工期预计5年。

2 防水设计

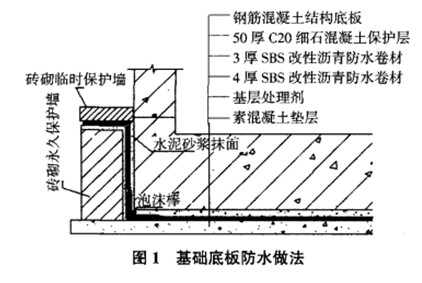

本项目地下防水设防等级为I级，采用钢筋混凝土结构自防水和柔性防水卷材相结合的防水设计[1】。地下基础底板柔性防水层采用“3 mm+4 mm”双层SBS改性沥青防水卷材的防水设计，见图1。地下室立墙、车库顶板柔性防水层采用3 mm厚SBS改性沥青防水卷材和4 mm厚复合铜胎基耐根穿刺防水卷材的防水设计。

3 地下室细部节点防水施工工艺

图1基础底板防水做法

地下室细部节点主要包括后浇带（800 mm宽）、集水坑、穿墙管（独立管、管束）等。其中后浇带有两种形式，一是高低层之间的临时沉降缝，二是自基础底板至地下一层顶板设置、贯通底板和顶板以及墙体。

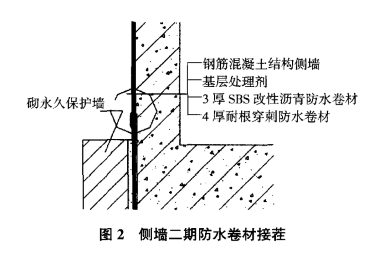

 底板部位的卷材与永久性保护墙的接触部位应空铺或适当点粘（以适应结构的不均匀沉降），永久性保护墙顶面预留甩茬的卷材上面盖两皮砖进行临时保护，待二期接茬时拆掉临时保护墙，与外墙卷材进行搭接。侧墙二期防水卷材接茬示意见图2。

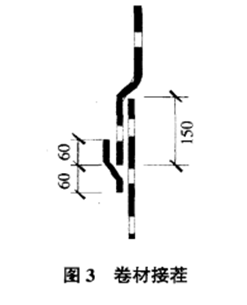

根据国家规范GB 50208-2002《地下防水工程质量验收规范》，底板预留的甩茬卷材与外墙的卷材搭接接茬宽度不小于150mm，为了在接茬部位将安全保险系数提到最大，在最外层卷材接茬部位再增加一盖口条，盖口条卷材与大面卷材同材质，同规格，宽120 mm，见图3。

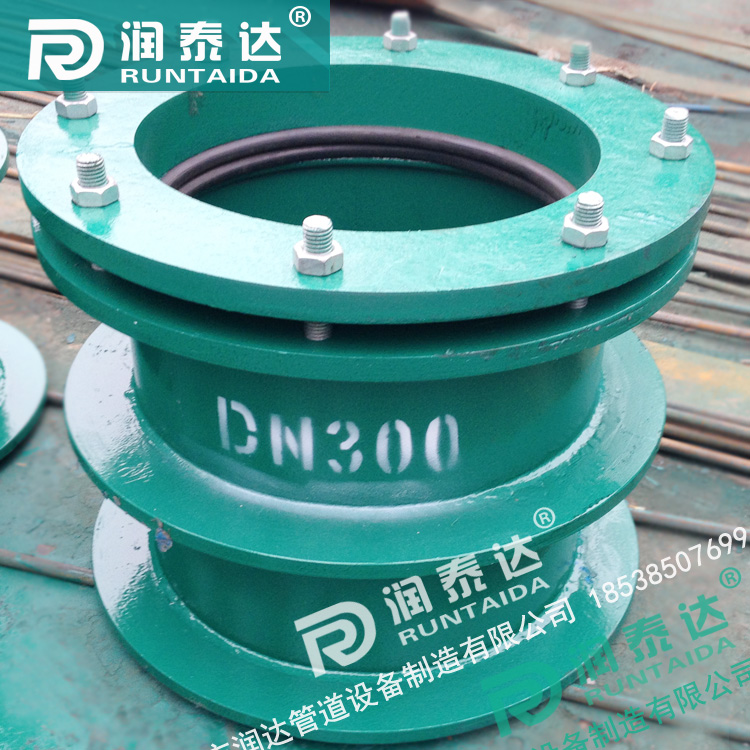

在地下室外墙部分一般会有众多的管线进入室内，需要在结构外墙上设置

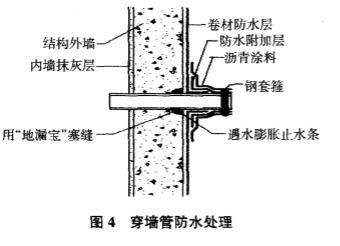

大小不一的穿墙套管，该部位的防水处理直接影响到整体外墙的防水安全性。单独及有卷材热熔施工操作空间的穿墙套管管根处卷材附加层的做法，见图4。

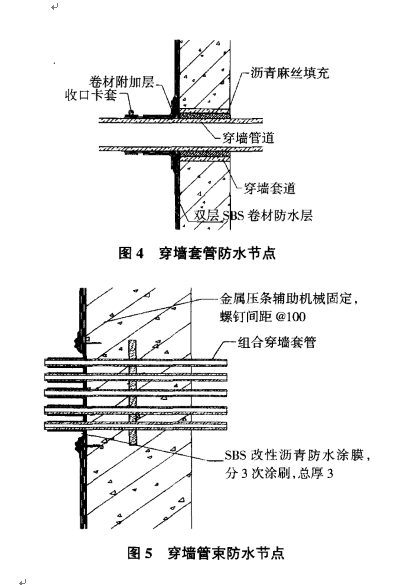

对于地下室外墙有相邻紧密的穿墙管束，由于管束之间的空间非常狭小，不具备卷材热熔的施工操作空间，采用辅助机械固定及SBS改性沥青防水涂料的技术措施来保证此部位的防水质量，见图5。

4 车库种植顶板防水施工工艺

车库种植顶板部位，防水构造做法见图6。

4.1耐根穿刺防水卷材简介

本工程中采用的4 mm厚复合铜胎基耐根穿刺防水卷材（ARC产品）在常规改性沥青卷材性能的基础上，具有良好的耐植物根穿透功能，且不影响其正常生长，能长久保持防水功能；同时因为改性沥青中改性剂比例更高，赋予了该产品优异的耐候性、耐腐蚀性、耐霉菌性能，热熔施工也更容易，粘结强度较高，其主要性能指标见表1。

4.2种植顶板防水施工工艺流程

    工艺流程：基层处理→涂刷基层处理剂→卷材附加层→弹线→热熔铺贴第1道SBS防水卷材→热熔焊接搭接缝→验收第1道SBS防水卷材→弹线铺贴耐根穿刺防水卷材→热熔满粘耐根穿刺卷材→热熔焊合搭接缝→检查、验收→成品保护。

4.3操作要点及技术要求

1)基层处理：将基层清扫干净，基层应平整、清洁、干燥。

2)涂刷基层处理剂：用长柄滚刷将基层处理剂涂刷在已处理好的基层表面，并且要涂刷均匀、不得漏刷或露底。基层处理剂涂刷完毕，达到干燥程度（一般以不粘手为准）方可进行热熔施工，以避免失火。

3)细部处理：用专用附加层卷材及标准预制件在两面转角、三面阴阳角等部位进行附加增强处理，平立面则平均展开即可。施工工艺是先按细部形状将卷材剪好，在细部贴一下，视尺寸、形状合适后，再将卷材的底面用火焰加热器烘烤，待其底面呈熔融状态，即可立即粘贴在已涂刷基层处理剂的基层上，要求卷材无空鼓，并压实铺牢。

4)弹线：在已处理好并干燥的基层表面，按照所选卷材的宽度，留出搭接缝尺寸(长短边均为100mm)，并弹好铺贴卷材昀基准线，铺贴卷材时即可按此基准线进行施工。

5)大面积铺贴第1层SBS防水卷材：由下往上推滚卷材进行熔粘铺贴，将起始端卷材粘牢后，持火焰加热器对着待铺的整卷卷材，喷嘴距卷材及基层加热处0.3~0.5 m施行往复移动烘烤（不得将火焰停留在一处直火烧烤时间过长，否则易产生胎基外露或胎体与改性沥青基料瞬间分离的现象），加热应均匀，不得过分加热或烧穿卷材。烘烤至卷材底面胶层呈现黑色光泽并拌有微泡时（不得出现大量气泡），及时推滚卷材进行粘铺，后随一人施行排气压实工序。

6)接缝处理：用喷灯充分烘烤搭接边上层卷材底面和下层卷材上表面沥青涂盖层，必须保证搭接处卷材间的沥青密实融合，且有熔融沥青从边端挤出，形成宽度2 mm的匀质沥青条。

7)检查验收：铺贴时边铺边检查，检查时用螺丝刀检查接口，发现熔焊不实之处应及时修补，不得留下任何隐患。现场施工员、质检员必须跟班检查，检查合格后方可进入下一道工序施工，特别要注意平立面交接处、转角处、阴阳角部位的做法是否正确。地下室顶板与外墙交接处防水做法见图7。

8)铺贴耐根穿刺防水卷材：第1层卷材检查合格后再弹线放样，然后铺贴耐根穿刺卷材，操作方法同铺贴第1层SBS改性沥青院水卷材，但必须注意上下层卷材不得相互垂直铺贴且上下两层卷材的接缝应错开。待自检合格后报请监理及建设方按照GB50208-2002《地下防水工程质量验收规范》进行验收，验收合格后及时进行保护层的施工。

  本身未做超前止水处理，所以该类穿墙管道很容易渗漏，本工程防水处理见图4。

5本项目施工体会

地下工程的渗漏大多集中出现在细部节点处，如变形缝、穿墙管件、后浇带、桩头等一些防水薄弱的部位。这些细部节点防水处理的好坏将直接影响整个项

目的防水质量。

本工程在地下防水设计中除了结构自防水外，选用了防水卷材作为主要防水材料。防水卷材与防水涂料相比较，有着拉伸强度高、厚度均匀、质量稳定等优

点，并直接受国家生产许可掌控。SBS改性沥青防水卷材，具有工法成熟、应用范围广等特点，深受业内青睐。一般来说，只要卷材之间的搭接处理良好就能保证防水工程的质量，但是实际施工中仍须重视其他防水簿弱部位，否则会功亏一篑。

1)对细部节点的处理，卷材不如涂料操作简便和灵活，需由熟练的操作工精心施工。

2)采用满粘法施工防水卷材，若基层不平整或操作不当，卷材无法与防水基层1000-/0粘结，那么一旦防水卷材遭到破坏，在卷材与混凝土结构防水基层之间很容易窜水，给后期维修带来很大麻烦。

3)聚乙烯丙纶防水卷材必须采用一次成型工艺，如成型不好或由其他原因造成分层，在胎体与无纺布之间直接形成空隙，易出现窜水现象，导致防水失效。

采用聚乙烯丙纶防水卷材必须配合大于1.3 mm厚的粘结料共同组成复合防水体系，才能推荐应用于各类防水工程，这必然会增加施工应用的复杂性，需引起重视。

6结语

南京南站自2011年6月28日试运营至今，本工程项目所涉及的范围内未出现任何渗水、漏水现象。通过本工程的实施，防水工程获得成功，也为明挖法深基坑、异形桩基础、高地下水位、高水压力下的防水施工技术积累了宝贵的经验。
